碳纖維成品成型工藝有許多種，下麵蜜桃黄色视频來講一下比較成熟的手糊工藝。

　　因為手糊工藝的固化過程可以在常溫中進行，無需專用的機械設備，成本較低，不受成品外形大小的限定，操作方便，分外適合製作數量少，造型複雜的成品，大部分廠家都能掌握這種相對簡單的工藝。

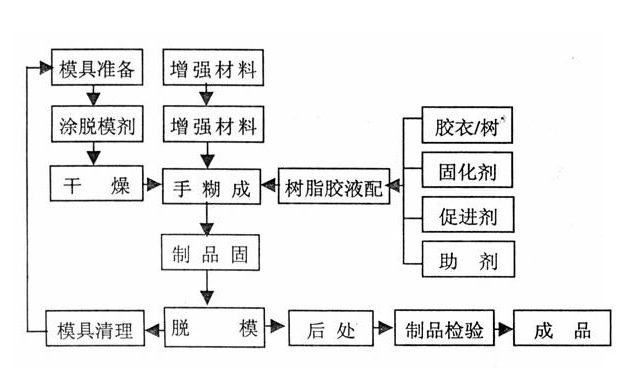

手糊工藝流程示意圖

　　碳纖維手糊成型工藝生產前要做的預備工作是：場地幹淨，透風好，空氣幹燥，溫度要在15℃-35℃之間，還要有除塵裝配。模具質量要吻合產品質量要求，要幹淨。塗脫模劑時要塗得均勻。在調配樹脂膠體時防止膠液產氣憤泡。

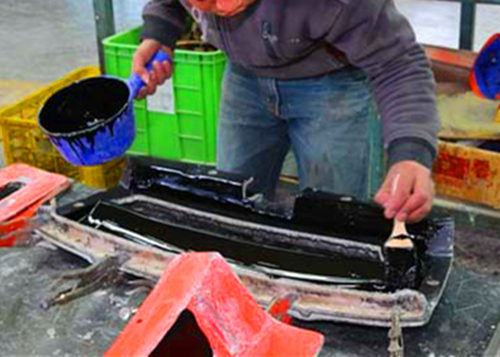

　　這些預備工作做完將進入糊製與固化的程序。手工鋪層糊製工藝可分為幹、濕兩種方法。幹法鋪層，就是把預浸布作為質料。首先把預浸料裁剪成樣板模樣，加熱軟化撲到模具上，(這個過程要求層與層之間肯定要緊貼，平整，無褶皺無懸空)在用毛刷壓平，直到達到產品要求的厚度，當固化度達到50%-70%時進行脫模。脫模後常溫固化，因為這個固化過程用時較長，也可以采用機器加熱固化，如許可以縮短固化時間。濕法鋪層法就是把編製布與樹脂混合，一層一層緊貼在模具上，排出氣泡，保證密實，脫模固化。一樣平常碳纖維手糊工藝都是采用使濕法鋪層法。

　　碳纖維成品成型後必要做修整，假如尺寸不吻合，必要用切割機切去多餘部分，在用砂紙和磨刀把多餘部分修平，磨光。

　　因為手糊工藝製作出來的質量不能被控製，成品的強度和尺寸正確度較低，考慮到的人為因素較大，生產服從低，不適合大量生產，如今一些大的生產廠家大多使用樹脂傳遞模壓工藝(RTM)，和拉擠工藝這兩種工藝，雖然這兩種工藝比手糊工藝成本較高，但是生產過程中不受人為因素的幹擾，樹脂材料可以任意鋪放，生產出的產品產品達標率高，可以大量生產。保舉了解：蜜桃WWW视频高清在线观看真空袋壓成型工藝
